Maßangaben für Deutsches Seifenkisten Derby e.V.- Senior - Seifenkiste

Auszug aus Bauvorschrift Ausgabe 03/1994

Maße ohne Bezeichnung = cm     min max Bemerkungen

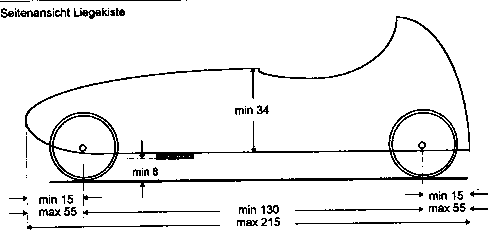

Karosserie Aufbau Länge ---- 215

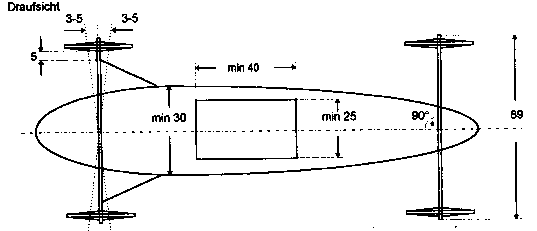

    Breite 30 89 max Breite = Achslänge
    Höhe 34 ----
  Einstieg Länge 40 ---- einschließlich Polsterung
    Breite 25 ---- einschließlich Polsterung
  Verkleidung Dicke, mm 6 ---- im Einstieg, sonst Polsterung erforderlich

  Überrollbügel Stahlrohr Ø 2 ----
    Schichtholz 2,5 ----

Fahrwerk Bodenplatte Länge 132 215
    Breite 10 89
    Dicke 2 ----

  Spurstangen Ø , mm 6 10

  Auswuchtbohrung. Ø , mm ---- .....10 in Radfelge

  Achsabstand   130 185 vom Mittelpunkt gemessen
  Überhang vorne   15 55 vom Mittelpunkt gemessen

  Bodenfreiheit   8 16,5 bei voller Belastung

Lenkung Einschlag + / - 3 5 an Achsenden gemessen

  Lenker Ø 19   geschlossener Lenker
    Länge 19   nur senkrechte Lenkung, Querrohr
    Ø , mm 15   nur senkrechte Lenkung, Querrohr
  Lenksäule Ø 2,5   Rohr
    Ø , mm 15   Vollmaterial
  Abstand Lenker   5 ---- zur Karosserie
  Lenkseil Ø , mm 3 ---- je Ende 2 Seilklemmen

Bremse Fläche cm2 100 ---- profiliertes Gummi
  Bremskraft kg 25 ---- mit Federwaage gemessen

Schrauben Lenkung   M6 ----
  Bremse   M6 ----
  Achshalter   M6 ----
  Seilspanner   M6 ----
  Gewichtsbefestig.   M8 ----
  Achszapfen Ø , mm 12 ----

Ballast Metallgewicht Länge ---- 20 bei Befestg. an 2 Schrauben
    Breite ---- 15 bei Befestg. an 2 Schrauben
    Höhe ---- 15 bei Befestg. an 2 Schrauben
  Metallgewicht Länge ---- 15 bei Befestg. an 1 Schraube
    Breite ---- 15 bei Befestg. an 1 Schraube
    Höhe ---- 10 bei Befestg. an 1 Schraube

Gewicht Kiste + Fahrer kg ---- 113 in Rennkleidung + Helm

Die komplette Bauvorschrift ist beim DSKD unter: dskd.org  erhältlich
Letzte Aktualisierung 2000-10-03
Angaben ohne Gewähr
